QS型旋转接头的内部结构

来源：宇航航天设备-http://www.tengzhouyuhang.com 时间：2015-03-22 09:01:34 关注：

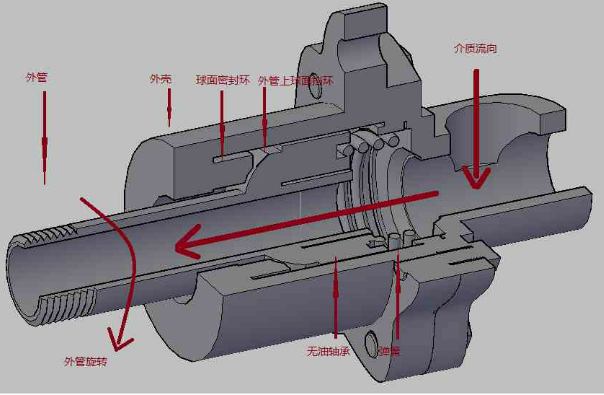

QS型旋转接头的剖面图如下所示

其中，球面密封环与无油轴承固定并支撑外管，由弹簧提供压紧管，由弹簧提供压紧力。外管的球面挡环与球面接触实现密封，无油轴承压紧外管的球面挡环以实现定位与支撑。外管通过螺纹固定，在旋转设备，随之旋转。介质从后端进入，外管前端流出。

关键词：旋转接头
