卷曲机专用旋转接头详细介绍

卷取机一般情况通俗的称谓也可叫做卷曲机，它是通过卷筒实现带钢的卷取，由四个扇形块、四棱锥芯轴及涨缩液压缸组成。通过液压缸使芯轴沿着卷筒作轴向运动，四棱锥的轴向运动推动四块扇形板沿着卷筒作径向运动，从而实现了卷筒的涨缩。实现涨缩的液压缸（也称为旋转液压缸）和卷筒装配在一起，并和卷筒一起作高速旋转，由此可见液压旋转接头在卷取机上占有极其重要的作用。

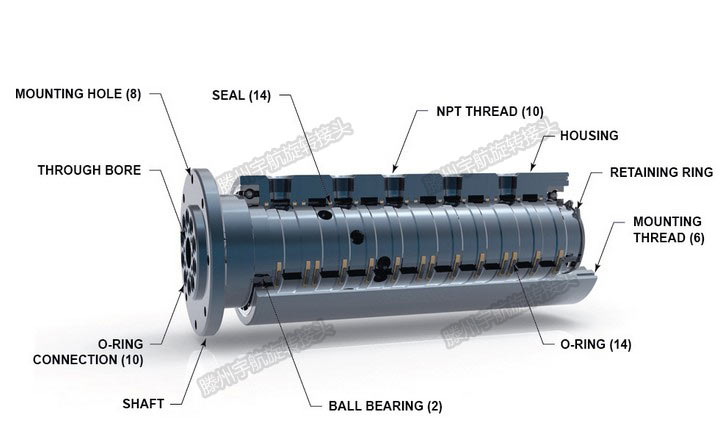

卷取机专用旋转接头大体上分为两个部分，外壳和分配轴（也称为芯轴）。从液压阀台来的油管连接在旋转接头的外壳上，外壳用固定杆固定，本事不旋转。旋转接头的分配轴和涨缩液压缸连接在一起，随卷筒一起旋转。分配轴和不旋转的外壳间存在间隙，其间隙一般在0.05-0.06mm。当间隙内有压力油时，就产生静压油膜，即形成了密封。这种旋转接头上的间隙密封结构使之能够在滑动面之间总有良好的静压油膜，固定件和旋转件不接触，仅有粘性的流体间摩擦，从而实现机械旋转密封的长寿命。

同时由于安装及现场的使用等原因，旋转接头在旋转过程中会产生摆动，因此，在旋转的两端用两个深沟球轴承来用于承受外壳摆动时产生的轴向力，从而使分配轴和外壳之间保持间隙。

卷曲机专用旋转接头使用条件：

1.压力：50Mpa

2.在任何条件下使用其最高温度都不许超过接头壳体温度（230℃）

3.转速：350r/min

4.介质：气体
